3P Hydroshark®

SEDIMENTATIONSANLAGE für Schächte DN 800 - 3000

SEDIMENTATIONS-ANLAGE für Schächte DN 800 - 3000

Zulassungen

DWA-A 102
KONFORM

LANUV LISTE
NRW

IKT
GEPRÜFT

DWA-M 153
KONFORM

Das bietet der Hydroshark®

Kostengünstig

Planungssicher

Leistungsstark & Zuverlässig

Nutzerfreundlich

Anwendungsbereiche

Verkehrsflächen

Der 3P Hydroshark ist aufgrund seiner kompakten Bauweise ideal für die Reinigung von Straßen, Parkplätzen und anderen Verkehrsflächen. Effektives entfernen von abfiltrierbaren Stoffen (AFS), Öle und andere Verschmutzungen, die auf den Straßen anfallen.

Dachflächen

Auf Dachflächen fallen oft große Mengen an leicht verunreinigtem Regenwasser an. Der 3P Hydroshark ist hier die perfekte Lösung, um diese einfach und effizient zu reinigen.

Sonderanwendungen

Der 3P Hydroshark eignet sich hervorragend auch für andere Anwendungen wie zum Beispiel Flughäfen, auf welchen große Mengen an behandlungsbedürftigem Regenwasser anfallen.

Funktionsprinzip

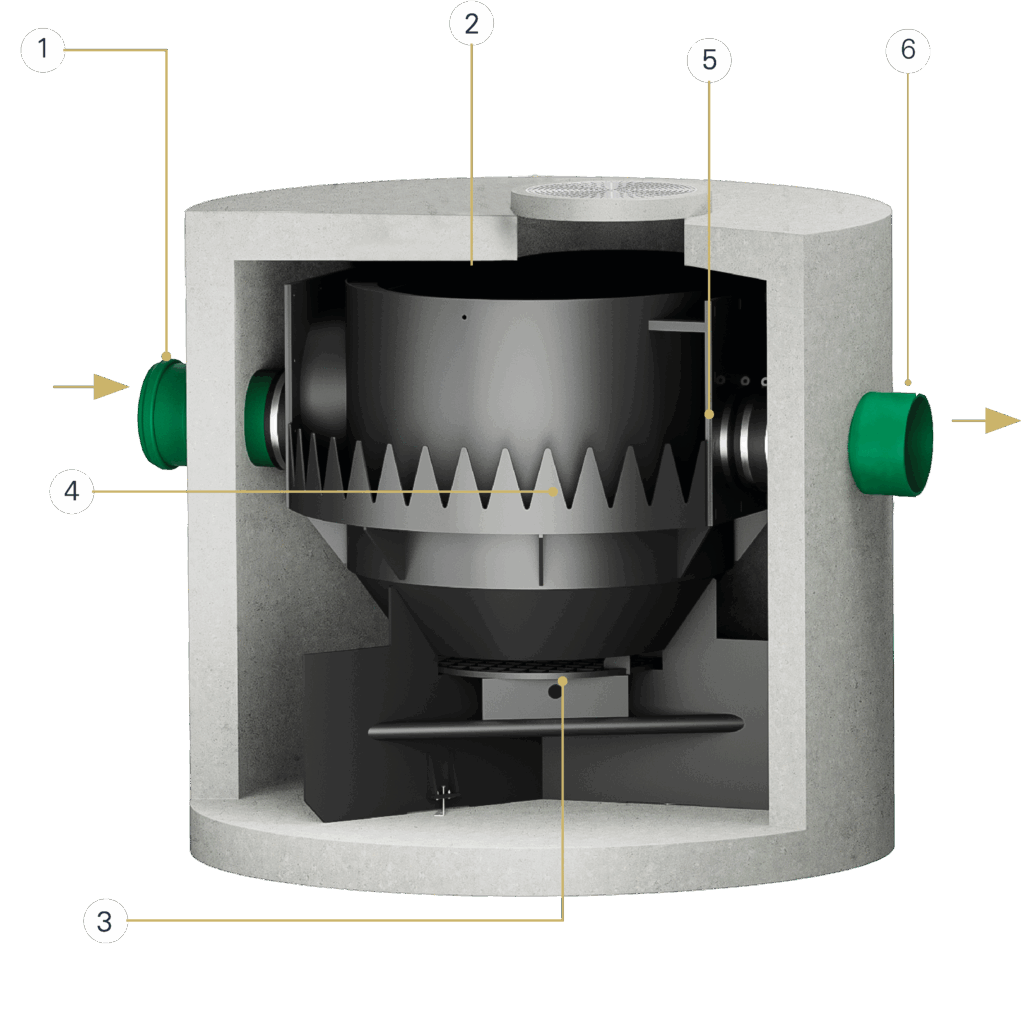

Das Wasser strömt tangential in der Mitte des hydrodynamischen Abscheiders ein

Feststoffe setzen sich nach unten ab, Schwimms toffe bleiben an der Wasseroberfläche

Die Feststoffe werden im Schlammfang gesammelt, der durch Strömungsbrecher und ein Gitterrost hydraulisch vom Behandlungsraum getrennt ist, so dass es zu keiner Remobilisierung kommt

Das Wasser steigt gleichmäßig an den Seitenwänden auf

Das gereinigte Wasser wird über ein Zackenwehr in einem Ringraum gesammelt und dann zum Ablauf transportiert

Ablauf

Kontaktieren Sie uns jetzt und erhalten Sie unsere direkte Unterstützung für Ihr Projekt!

+49 (0) 7334 92460-12

Jonas Bitterling

Kontakt

+49 (0) 7334 92460-12
3P Technik Filtersysteme GmbH
Robert-Bosch-Straße 16 – 18
D-73337 Bad Überkingen

Unsere Sedimentationsanlagen

Für die Einleitung in Oberflächengewässer

HYDROSHARK ®

Die Hydroshark Sedimentationsanlage entfernt zielsicher die abfiltrierbaren Stoffe (AFS) aus dem Regenabfluss. Damit schützt sie Gewässer und Versickerungs-anlagen.

HYDROSHARK VARIO ®

Unsere bewährte Sedimentationsanlage Hydroshark: Unterschiedliche Winkel von Zu- und Ablauf sowie verschiedene Rohrdimensionen sind möglich und bieten Ihnen somit maximale Flexibilität.

HYDROSHARK MODULAR ®

Die neue Konfiguration unseres Hydrosharks erlaubt nun auch noch größere anschließbare Flächen und das bekannte Entleeren nach dem Regenereignis in einem Bauwerk.

HYDROSHARK PUMPSCHACHT ®

Die neue Kombination unseres Hydrosharks mit einem Pumpenschacht erlaubt nun auch das bekannte Entleeren nach dem Regenereignis.

HYDROSHARK GULLY ®

Der 3P Hydroshark Gully vereint durch seine einzigartige Funktionsweise die Reinigungseffizienz einer größeren Anlage mit dem dezentralen Gedanken der Niederschlags-wasserbehandlung.

Neu: 3P Produktkatalog (PDF) – Alles was Sie über unsere Anlagen wissen müssen!

Produktübersicht 3P Hydroshark ®

3P Hydroshark ® 750

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 750

Anschließbare Fläche bei 150 l/(s·ha):

1.200 m²  DWA-M 153 D 25 (D=0,35)
1.200 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

1.200 m²

Anschluss: DN 150/200

Max. hydraulische Leistung:

DN 200 30 l/s

3P Hydroshark ® 1.000

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 1000

Anschließbare Fläche bei 150 l/(s·ha):

2.400 m²  DWA-M 153 D 25 (D=0,35)
2.400 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

2.400 m²

Anschluss: DN 200/300

Max. hydraulische Leistung:

DN 300 60 l/s

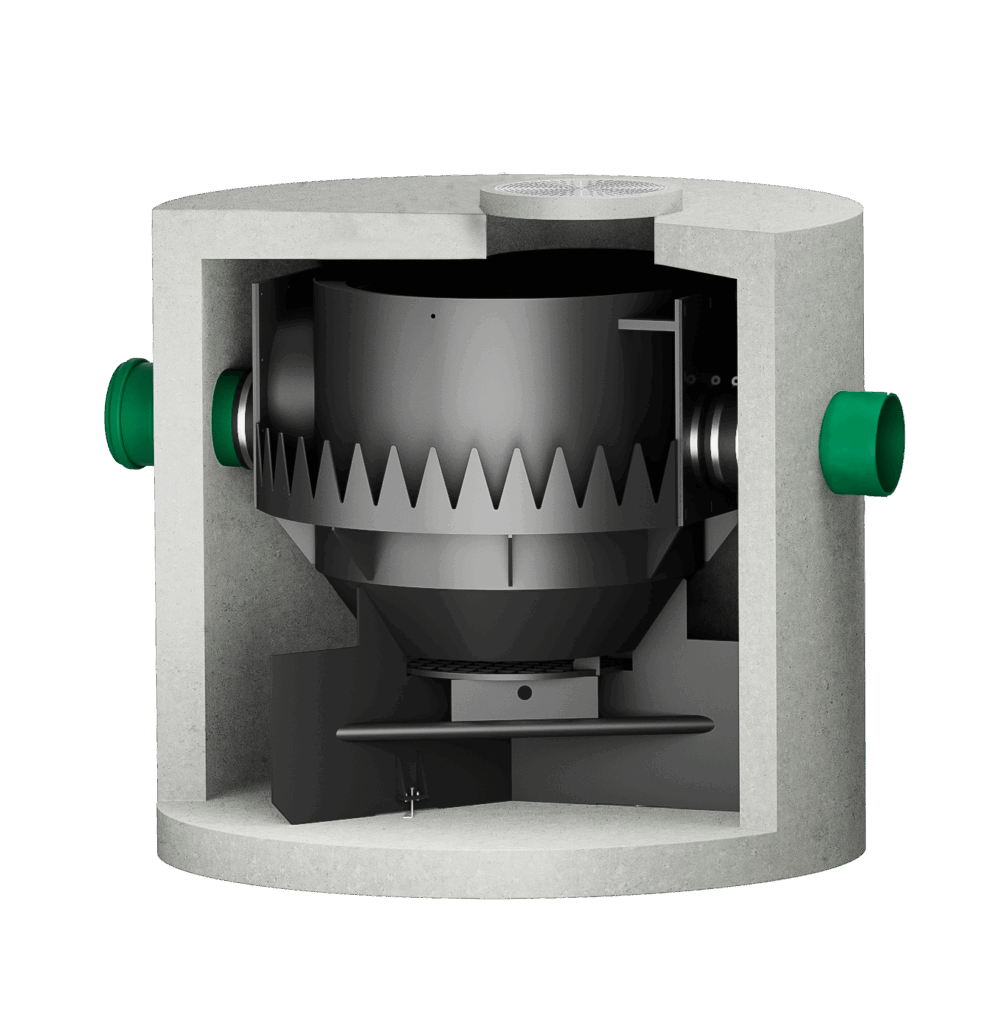

3P Hydroshark ® 1.500

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 1500

Anschließbare Fläche bei 150 l/(s·ha):

5.000 m²  DWA-M 153 D 25 (D=0,35)
5.000 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

5.000 m²

Anschluss: DN 300/400

Max. hydraulische Leistung:

DN 400 125 l/s

3P Hydroshark ® 2000

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 2000

Anschließbare Fläche bei 150 l/(s·ha):

10.000 m²  DWA-M 153 D 25 (D=0,35)
10.000 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

10.000 m²

Anschluss: DN 400/500/600

Max. hydraulische Leistung:

DN 600 250 l/s

3P Hydroshark ® 2500

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 2500

Anschließbare Fläche bei 150 l/(s·ha):

15.000 m²  DWA-M 153 D 25 (D=0,35)
15.000 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

15.000 m²

Anschluss: DN 400/500/600/700

Max. hydraulische Leistung:

DN 700 375 l/s

3P Hydroshark ® 3000

Sedimentationsanlage für den
Einbau in einen Betonschacht DN 3000

Anschließbare Fläche bei 150 l/(s·ha):

22.500 m²  DWA-M 153 D 25 (D=0,35)
22.500 m²  Trennerlass NRW

Anschließbare Fläche DWA A 102

Kategorie II im Vollstrom

22.500 m²

Anschluss: DN 500/600/700

Max. hydraulische Leistung:

DN 700 560 l/s

Jetzt Rückruf anfordern

Jonas Bitterling

Kontakt

+49 (0) 7334 92460-12
3P Technik Filtersysteme GmbH
Robert-Bosch-Straße 16 – 18
D-73337 Bad Überkingen

Referenzen

Lebensmittel-Discounter Bottrop

Gemäß den Planungsvorgaben der Genehmigungsbehörde ist das Niederschlagswasser der Dach- und Verkehrsflächen eines Discounter-Neubaus in Bottrop auf dem Grundstück vollständig zu versickern. Erhöhte Planungsanforderungen ergaben sich aus den beengten Bauverhältnissen im innerstädtischen Bereich und der gewünschten multifunktionalen Flächennutzung durch den Bauherren.

Anwendungsbereich: Dach- & Verkehrsfläche
3P Hydroshark Modell: 1.500
Abflusswirksame Fläche: 4.400 m²

Wirtschaftsbetriebe Hagen

Für die Regenabflüsse größerer Verkehrsflächen setzen die Wirtschaftsbetriebe Hagen auf die hydrodynamische Sedimentationsanlage Hydroshark des Entwässerungsspezialisten 3P Technik Filtersysteme. Die Anlage nimmt die Abflüsse eines Regenwasserkanals auf und bereitet sie zur Einleitung in den nahe gelegenen Fluss Volme vor.

Anwendungsbereich: Regenwasserkanal
3P Hydroshark Modell: 3000
Regenabflüsse: 12.000 m²

Logistikzentrum Kreis Biberach

Für die Entwässerung der mit Sedimenten belasteten Verkehrsflächen des Speditionsunternehmens wurde auf die Qualität der 3P Sedimentationsanlage Hydroshark gesetzt.

Anwendungsbereich: Parkplatz für 30 LKW Stellplätze
3P Hydroshark Modell: 2 X 1.500
Abflusswirksame Fläche: 6.750 m²

Sportplatz Deggingen

Die Gemeinde Deggingen im Landkreis Göppingen erweitert ihre bestehende Sportanlagen mit dem Bau einer Sporthalle.

Das Plangebiet befindet sich außerhalb des allgemeinen Kanalisationsnetzes und wird somit im Trennsystem entwässert.

Zusammen mit den bestehenden Sport- und Sanitärgebäuden, den geplanten PKW Stellplätzen und einer Erweiterung des bereits bestehenden und am Sportgelände anschließenden Gewerbegebietes, muss so eine Fläche von ca. 4000 m² entwässert werden.

Anwendungsbereich: Sportanlage
3P Hydroshark Modell: 1.500
Abflusswirksame Fläche: 4.000 m²

Durchfahrtsstraße Ebersbach

Im Zuge der Sanierung einer innerörtlichen Durchfahrtsstraße in Ebersbach im Landkreis Göppingen wurde gemäß den Planungsvorgaben der Genehmigungsbehörde das Entwässerungskonzept neu gestaltet.

So soll das anfallende Niederschlagswasser einer Vorbehandlung zugeführt werden, bevor es dann in eine Vorflut eingeleitet wird.

Für die Entwässerung der mit Sedimenten belasteten und über 4000 m² großen Verkehrsflächen wurde auf die Qualität der 3P Sedimentationsanlage Hydroshark gesetzt.

Anwendungsbereich: Verkehrsfläche
3P Hydroshark Modell: 1.500
Abflusswirksame Fläche: 4.000 m²

Amazon Giengen

3P Hydroshark überzeugt mit hoher Reinigungsleistung für das Niederschlagswasser am neuen Verteilzentrum in Giengen. Der Neubau der Logistikimmobilie für den weltgrößten Online-Versender Amazon hat eine hohe wirtschaftliche Bedeutung für den Landkreis Heidenheim. Zugleich ist er ein Aushängeschild für nachhaltiges und ökologisches Bauen. Das Verteilzentrum wird im neuen, rund 40 Hektar großen Giengener Industriepark errichtet. Er zeichnet sich durch seine verkehrsgünstige Lage an der A7 zwischen Ulm und Würzburg als idealer Standort für Lager- und Logistikflächen aus. Gemäß den Planungsvorgaben der Genehmigungsbehörde soll das anfallende Niederschlagswasser von der knapp 30.000 m² großen befestigten Fläche über zwei Sedimentationsanlagen gereinigt und aufbereitet werden.

Anwendungsbereich: Dach- & Verkehrsfläche
3P Hydroshark Modell: 2.000 & 2.500
Abflusswirksame Fläche: 30.000 m²

Produktkatalog, Ausschreibungstexte, Zeichnungen & BIM Daten

Fordern Sie jetzt kostenlos unser Informationspaket an!

Allgemeine Info

Die Sedimentationsanlage entfernt zielsicher die abfiltrierbaren Stoffe (AFS) aus dem Regenabfluss. Damit schützt sie Gewässer und Versickerungsanlagen.

Zunächst wird das Wasser in der Mitte des Systems tangential in die Sedimentationsanlage eingeleitet. Die Sedimentation von Feststoffen findet nun durch den sogenannten Teetasseneffekt statt. Die Feststoffe sinken in den unten liegenden Schlammfang, der durch ein Gitterrost und Strömungsbrecher hydraulisch vom Behandlungsraum getrennt ist, so dass es bei Starkregen zu keiner Remobilisierung der abgesetzten Partikel kommt.

Im Außenring der Sedimentationsanlage fließt das Wasser gleichmäßig nach oben. Ein Zackenwehr sorgt dafür, dass es zu keinen Kurzschlussströmungen in der Anlage kommt und eine möglichst homogene Strömung vorherrscht.

Über das Zackenwehr fließt das Wasser anschließend in den Ablauf. Leichtstoffe wie Öle oder Pollen werden effektiv zurückgehalten, da sie nicht unter der Abscheiderwand durchtauchen können. Die Sedimentationsanlage hat keinen Höhenversatz zwischen Zu- und Ablauf. Das System kann nicht verblocken. Die Anlage kann bei allen Flächen, angefangen von Dachflächen bis zu Verkehrsflächen und Industrieflächen eingesetzt werden. Die Reinigungsleistung ist so ausgelegt, das die Anforderungen von DWA M 153 und A 102 sicher eingehalten werden.

Dezentrale Sedimentationsanlagen gewinnen im Rahmen der Niederschlagswasserbehandlung zunehmend an Bedeutung.

Wie bei Filteranlagen nimmt die Anzahl der Systeme auf dem Markt zu. Während 21 Filteranlagen in den letzten Jahren eine allgemeine bauaufsichtliche Zulassung (abZ) des Deutschen Instituts für Bautechnik (DIBt) erhalten haben, gibt es für Sedimentationsanlagen keine abZ. Diese gilt zurzeit ausschließlich für die Behandlung mineralölhaltiger Niederschlagsabflüsse von Verkehrsflächen zur anschließenden Versickerung [1]. Sedimentationsanlagen werden hauptsächlich vor der Einleitung in Oberflächengewässer eingesetzt. Auch wenn sie vor Versickerungsanlagen eingesetzt werden können sie keine abZ erhalten, da sie gelöste Schwermetalle nicht zurückhalten, was eine Grundvoraussetzung der Bau- und Prüfgrundsätze (BPG) des DIBt ist

Sie sind in der Regel mit einem Bypass für Starkregen ausgestattet, was ebenfalls von den BPG nicht toleriert wird. Ein bundesweit einheitliches Prüfverfahren analog zu dem der Filteranlagen existiert nicht. Das macht es für Behörden, Planer und Betreiber schwierig, die Leistungsfähigkeit von Sedimentationsanlagen zu bewerten und zu vergleichen.

Sedimentationsanlagen entfernen in erster Linie Feststoffe aus dem Niederschlagswasserabfluss.

Diese enthalten den größten Teil der wassergefährdenden Inhaltstoffe. Das sind vor allem Schwermetalle wie Kupfer, Zink, Cadmium, Blei, Chrom, die partikulär gebundenen Mineralölkohlenwasserstoffe (MKW), polycyclische aromatische Kohlenwasserstoffe (PAK) und organische Verbindungen [3]. Daher sind sie für den Gewässerschutz von besonderer Bedeutung.

Der Prozess des Absetzens (Sedimentierens) in Sedimentationsanlagen lässt sich mit der Stoke´schen Gleichung für die Sinkgeschwindigkeit sphärischer Körper berechnen.

Grundvoraussetzung zur Anwendung der Gleichung ist eine Reynolds-Zahl kleiner 1 (laminare Strömung). Die Sinkgeschwindigkeit ist die Vertikalgeschwindigkeit, mit der sich ein Partikel innerhalb eines fluiden Mediums absetzt. Sie hängt von der Dichte ρp des Partikels, der Dichte ρf des Fluids, der Schwerebeschleunigung g, dem Durchmesser bzw. Äquivalentdurchmesser d des Partikels und der Viskosität des Fluids ab.

Die einfachste Form der dezentralen Sedimentationsanlagen sind runde oder eckige Schachtbauwerke aus Beton-, Kunststoff oder anderen Werkstoffen die einen Zulauf und einen Ablauf aufweisen.

Für viele dieser Anlagen muss ein hoher Wirkungsgrad angezweifelt werden, da die Bedingungen für die Sedimentation nicht optimal sind (z.B. keine laminare, gleichförmige Strömung). Zusätzliche Bauteile wie beruhigte Zuläufe im Einströmbereich, Tauchrohre am Ablauf oder auch zentrale Rohre zur Wasserführung sollen die Absetzwirkung der Anlagen verbessern und können teilweise auch einen Leichtstoffrückhalt sicherstellen. Aus Sicht einer laminaren gleichförmigen Strömung besser geeignet sind lineare Absetzanlagen wie liegende oder aufsteigende Rohrsträngen mit großen Durchmessern. Die Leistungsfähigkeit hängt aber auch hier maßgeblich von der konstruktiven Gestaltung ab, z.B. der Art und Weise des Einströmens und der Abläufe und lässt sich nur schwer berechnen.
